Under hotelletterspørselstopper, sentralisert rengjøring i matvare-foredlingsanlegg, oppstart- av fyllingslinjen- eller samtidig drift av flere utstyrsenheter, kan den øyeblikkelige strømningshastigheten stige langt over det normale gjennomsnittet.

UV-systemet kan forbli slått på og kontrolleren viser kanskje ingen lampefeil, men vann kan allerede passere gjennom reaktoren raskere enn det validerte driftsområdet tillater. Det virkelige spørsmålet er ikke om UV-lampen fungerer, men om hver del av vannet fortsatt mottar den nødvendige UV-dosen.

Et UV-system bør derfor ikke dimensjoneres for gjennomsnittlig strømning alene. Den må opprettholde den nødvendige desinfeksjonsytelsen når maksimal øyeblikkelig strømning, minimum faktisk UV-transmittans (UVT), lampens aldring og andre ugunstige forhold oppstår sammen.

Hvorfor påvirker Peak Flow UV-desinfeksjon?

UV-desinfeksjon fungerer bare når mikroorganismer absorberer tilstrekkelig ultrafiolett energi mens de passerer gjennom reaktoren. Forenklet sett kan UV-dose uttrykkes som:

UV-dose (mJ/cm²) ≈ UV-intensitet (mW/cm²) × Eksponeringstid (s)

Den gjennomsnittlige hydrauliske retensjonstiden er relatert til strømningshastigheten:

Retensjonstid ≈ Effektivt reaktorvolum ÷ Strømningshastighet

Med reaktorvolum og UV-effekt uendret, forkorter en høyere strømningshastighet vanligvis tiden vannet tilbringer inne i reaktoren og kan redusere den leverte UV-dosen.

UK Drinking Water Inspectorate uttaler at UV-dosen avhenger av innstråling og tiden vannet forblir i reaktoren. Produsentens spesifiserte maksimale konstruksjonsstrøm må derfor ikke overskrides.

Kilde: UK DWI UV-desinfeksjonsveiledning

I en ekte UV-reaktor er det imidlertid ikke nøyaktig å anta at en 40 % økning i strømning alltid vil gi en 40 % reduksjon i UV-dosen. Hydraulisk fordeling, turbulens, lampeposisjon, reaktorgeometri og de forskjellige strømningsveiene gjennom kammeret påvirker alle sluttdosen.

Ingeniørprosjekter bør derfor basere seg på en validert Reduction Equivalent Dose (RED), snarere enn på teoretiske beregninger alene.

Anta for eksempel at en UV-reaktor har blitt validert under følgende forhold:

• Maksimal strømningshastighet: 10 m³/t
• Minimum UVT: 85 %
• Validert UV-dose: 40 mJ/cm²
• UV-intensiteten opprettholdes over spesifisert settpunkt

Hvis den faktiske toppstrømmen når 14 m³/t, er reaktoren i drift utenfor sitt validerte område. Den gjenværende UV-dosen kan ikke bestemmes pålitelig ved enkel ekstrapolering; den forsvarlige konklusjonen er at de originale valideringsdataene ikke lenger garanterer desinfeksjonsytelse.

Korte-varighetsstrømstopper kan ikke ignoreres

Noen operatører antar at en topp som varer bare noen få minutter vil ha liten effekt på den generelle vannkvaliteten. Mikrobiell desinfeksjon vurderes imidlertid ikke ut fra en gjennomsnittlig døgndose.

Selv om strømningen overstiger reaktorens kapasitet i bare ett minutt, kan noe vann få utilstrekkelig UV-dose før det kommer inn i en lagertank, produksjonslinje eller distribusjonsnettverk.

For drikkevann, mat- og drikkeproduksjon, farmasøytisk produksjon og andre mikrobiologisk sensitive applikasjoner bør selv en kort periode med underdosering behandles som en systemrisiko.

Utfordringen kan være større ved bruk av overflate-vann, regnvann og avløpsvann fordi toppstrøm kan falle sammen med høyere turbiditet, økt suspendert stoff eller redusert UVT. Systemet står da overfor to problemer samtidig:

• Raskere vannbevegelse reduserer eksponeringstiden.
• Økt UV-absorpsjon reduserer den effektive UV-intensiteten i vannet.

Denne kombinasjonen er vanskeligere å håndtere enn en flytøkning alene.

Hvordan skal et UV-system reagere på toppstrøm?

1. Mål den faktiske toppstrømmen

Et UV-system bør ikke velges ved å dele det totale daglige vannforbruket med 24 timer. Den relevante designverdien er den maksimale momentane strømningen som kan passere gjennom UV-reaktoren.

Toppstrøm kan være forårsaket av:

• Flere vannuttak åpner samtidig
• Pumpestart-eller pumpebytte
• Rask påfylling av-lagringstanker
• CIP-rengjøring og utstyrsskylling
• Samtidig fyllingslinjeoperasjon-
• Tilbakespyling av filter
• Produksjonsskiftendringer
• Regn-sesong eller høye avløpsvannstrømmer

For kommersielle og industrielle prosjekter er den foretrukne tilnærmingen å bruke en strømningsmåler eller datalogger for å registrere den faktiske strømningsprofilen over en representativ periode, og deretter sammenligne resultatene med pumpens maksimale ytelseskapasitet.

Pumpe-vurdert strømning eller gjennomsnittlig vannforbruk alene kan kanskje ikke avsløre den sanne toppstrømmen gjennom UV-reaktoren.

2. Velg UV-systemet for den verste-case-kombinasjonen

Et UV-systems nominelle strømning er ikke uavhengig av driftsforholdene. Som et minimum bør systemvalg vurdere:

• Maksimal øyeblikkelig flyt
• Nødvendig UV-dose
• Minimum faktisk UVT
• Lampeeffekt ved slutten av lampens levetid
• Forventet begroing av kvarts-ermer
• Trykktap ved toppstrøm
• Mål mikroorganismer

Den samme UV-reaktoren kan ha vesentlig forskjellig maksimal behandlingskapasitet ved 90 % UVT og 70 % UVT.

A datasheet stating "20 m³/h" is therefore insufficient unless it also specifies the corresponding UVT, target UV dose and operating conditions.

For enkelte drikkevannsapplikasjoner bruker NSF/ANSI 55 klasse A-systemer en UV-dose tilsvarende minst 40 mJ/cm² som et viktig ytelseskrav. Denne verdien bør imidlertid ikke brukes automatisk på hvert prosjekt. Den endelige nødvendige dosen må bestemmes i henhold til kilde-vannrisiko, målmikroorganismer og gjeldende lokale forskrifter.

Kilde: Health Canada Technical Document

3. Juster UV-effekten dynamisk innenfor det validerte området

For systemer med hyppige strømningssvingninger kan strømningstempo-kontroll brukes for å matche UV-effekten til etterspørselen.

Når strømningshastigheten øker, kan kontrolleren:

• Øk lampeeffekten
• Aktiver flere lampebanker
• Start flere UVC LED-moduler

Når flyten avtar, kan systemet redusere ytelsen for å unngå unødvendig energiforbruk.

Variabel-effektkontroll kan imidlertid ikke utvide reaktorkapasiteten på ubestemt tid. Selv med lampene på maksimal effekt, kan det hende at den nødvendige dosen ikke garanteres når strømningen overstiger det validerte maksimumet.

US EPA sier at UV-doseovervåking bør inkludere strømningshastighet, UV-intensitet og lampestatus. Noen beregnede-dosesystemer kan også bruke UVT- og lampe-strømdata.

Kilde: US EPA Ultraviolet Desinfection Guidance Manual

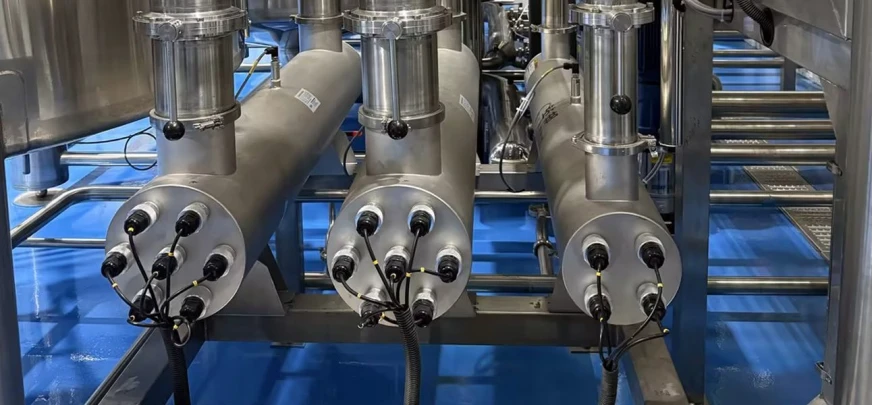

4. Bruk flere UV-reaktorer i en trinnvis parallell konfigurasjon

For kommersielle og industrielle prosjekter med store strømningsvariasjoner kan trinnvise parallelle UV-reaktorer tilby større fleksibilitet enn én overdimensjonert reaktor.

For eksempel:

• Én reaktor opererer i perioder med lav-strøm.
• En andre reaktor starter når strømmen øker.
• Flere reaktorer opererer samtidig under høy etterspørsel.
• En reaktor beholdes som en beredskapsenhet.

Denne ordningen holder hver reaktor innenfor sitt validerte strømningsområde samtidig som det reduserer unødvendig energibruk i perioder med lav-strømning.

Parallelle systemer krever imidlertid nøye flytbalansering. Hvis grenmotstanden er forskjellig, kan en reaktor få for stor strømning mens en annen får for lite.

Røropplegget bør derfor utformes med egnede strømningsmålere, innreguleringsventiler eller automatiske reguleringsventiler.

5. Reduser toppstrøm med en buffertank eller strømnings-kontrollutstyr

Når en høy topp bare varer kort, kan en buffertank installeres oppstrøms for UV-systemet. En pumpe med variabel-frekvens kan deretter mate reaktoren med en mer stabil strømningshastighet.

Andre flytkontroll-alternativer inkluderer:

• Strømningsbegrensere
• Automatiske reguleringsventiler
• Variable-frekvenspumper
• Trykkkontroll-enheter

Disse enhetene bidrar til å forhindre at flyten overskrider UV-systemets behandlingsgrense.

UV gir ingen gjenværende desinfeksjon. Hvis en lagringstank er installert etter reaktoren, kan desinfisert vann fortsatt bli rekontaminert under lagring.

Tanken bør derfor være hygienisk utformet, regelmessig inspisert og rengjort. I prosjekter med høyere-risiko kan det siste UV-trinnet installeres etter lagringstanken og før bruksstedet.

Det britiske DWI bemerker også at UV ikke gir rester av desinfeksjonsmiddel, noe som gjør hygienestyring innen lagrings- og distribusjonssystemer spesielt viktig.

Kilde: UK DWI UV-desinfeksjonsveiledning

Hvordan bør forskjellige topp-strømløsninger velges?

Utvalget bør gjenspeile toppvarighet, størrelsen og frekvensen av strømningssvingninger, medfølgende endringer i vannkvaliteten-, kontinuitetskrav og budsjett. Korte, sporadiske topper kan håndteres med buffering eller flytbegrensning; hyppige svingninger kan passe til-flyttempokontroll; og brede krav til nedbygging eller redundans kan favorisere trinnvise parallelle reaktorer. I alle tilfeller bør forriglinger forhindre at vann behandlet utenfor det validerte området når nedstrømsbrukere.

Hva bør kjøpere bekrefte med en UV-systemleverandør?

Kjøpere bør spørre mer enn "Hvor mange kubikkmeter per time kan dette systemet behandle?" De bør også bekrefte:

1. Hvilken UV-dose leveres ved nominell strømning?
2. Under hvilke UVT-forhold ble den nominelle strømningen bestemt?
3. Tar ytelsesdataene hensyn til aldring av lamper og begroing av kvarts-hylser?
4. Hva er de validerte minimums- og maksimumsstrømningshastighetene?
5. Hvis strømmen overskrider den validerte grensen, vil systemet utløse en alarm, stenge en ventil, resirkulere vannet eller fortsette å tilføre det?
6. Overvåker kontrolleren strømning, UV-intensitet, UVT og validert dose i sanntid?
7. Hva er trykktapet ved toppstrøm?
8. Er en standby-reaktor nødvendig under vedlikehold eller lampesvikt?

Hvis en leverandør bare oppgir lampeeffekt og ikke kan spesifisere mål-UV-dose, UVT-forhold eller maksimal validert strømning, viser ikke effektklasse alene pålitelig topp-strømytelse.

Konklusjon

Å administrere toppstrøm riktig krever mer enn bare å øke lampeeffekten. Det krever en fullstendig kontrollstrategi:

Mål den faktiske toppstrømmen, velg systemet for verste vannforhold-, juster UV-effekten dynamisk innenfor det validerte området, og bruk parallelle reaktorer, bufferlagring, strømningsbegrensning og automatisk forrigling for å forhindre at underdosert vann når nedstrømssystemet.

Når de evaluerer et UV-prosjekt, anbefaler Agua Topone at kundene gir maksimal øyeblikkelig strømning, minimum UVT, relevante data-kvalitet, nødvendig UV-dose og faktisk driftsmønster.

Kun ved å vurdere disse forholdene sammen kan prosjekterende avgjøre om prosjektet trenger en større enkeltreaktor, trinnvise parallelle reaktorer, eller en komplett UV-løsning med strømningskontroll og automatiske sikkerhetssperrer.

Et UV-system er ikke pålitelig bare fordi lampene forblir opplyst under gjennomsnittlige driftsforhold. Pålitelighet betyr at hver porsjon vann fortsatt mottar den nødvendige UV-dosen under de travleste og mest ugunstige forholdene.
